 中国电信成都枢纽中心(华夏名网二枢纽机房)


『中国电信成都第二枢纽大楼IDC机房简介』


中国电信成都第二长途枢纽楼建成于2003年,坐落于成都市青羊区贝森路26号,毗邻成都市人民文化宫和金沙遗址,环境优美、交通便捷。周边无任何产生粉尘、油烟、有害气体以及生产或贮存具有腐蚀性、易燃、易爆物品的场所,无水灾、火灾侵扰,无超高压变电站、电气化铁道、大功率雷达站等强电磁干扰源。

二枢纽大楼采用四路市电输入,其中金沙电站10KV与苏坡电信电站10KV互为主备,红旗联通电站10KV与苏坡文化宫电站10KV互为主备,并配合双柴油发电机组和UPS,使整套供电系统具备充足、稳定、可靠的电力供应资源。

IDC机房内部网络全部为双千兆冗余连接核心层与汇聚层,双百兆冗余到接入层的拓朴结构。中心网络设备确保高可靠性架构,做到无单点故障,分支网络提供冗余设备及线路.可针对客户数据传输,维护的需求提供XDSL、DDN、ISDN、ATM、MPLS VPN等多种接入手段,并能提供与国内Chinanet主要节点城市连接的长途专线。目前二枢IDC机房用户群遍及政府机关、教育、大中小型企业单位、金融证券公司、大型ICP运营商、游戏运营商及各种不同建网目的客户。

IDC机房具有良好的防静电措施:铺设了防静电PVC地胶板,机架接地,机房地面的承重能力为1000kg/平方米,同时能对特殊设备进行地面散力和机柜支架等。机房空间可根据用户的具体要求进行灵活配置,如:专门为用户定制的隔离空间机房,并部署电磁门禁和远程视频监控,确保客户专属机房的私密性和安全性。针对机柜排列将严格按照面对面、背对背的部署使用前进风/后出风方式冷却,并保持搬运通道宽度在1.5米以上,以便机房专用推车搬运设备和维护操作。大楼配备有四部客用电梯及一部最大承重2500KG的货梯,完全满足客户及搬运货物的需求。

机房内无任何与机房无关的水管进出机房。二枢纽IDC机房先后获得了国际信息安全管理最高认证——ISO27001(中国第27家)和中国电信IDC最高认证(中国电信首批)——钻石五星AA级的数据中心,通过国家电子计算机质量监督检验中心对机房严格的认证。

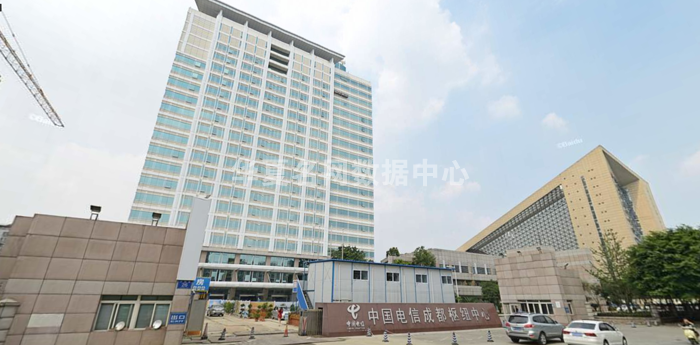

二枢纽数据中心实拍图像

『二枢纽IDC机房功能分区』


二枢纽5楼、12楼、19楼均为IDC数据中心,IDC机房总面积近9000平米,机房功能区域设置齐全:普通公共区、VIP客户区、网络监控室、客户操作室、客户办公区、电源室、会议室、库房等。

机房功能分区实拍图

『二枢纽IDC机房电力保障』


市电接入:二枢纽大楼采用四路市电输入,其中金沙电站10KV与苏坡电信电站10KV互为主备,红旗联通电站10KV与苏坡文化宫电站10KV互为主备,提供充足、稳定、可靠的市电供应资源。

发电机组:大楼附楼1楼设有专用油机室,安装有3台威尔逊2200KVA/1760KW柴油发电机,总输出达5280KW,油机支持自动切换,能充分满足保证客户用电需求。


发电机组实拍图

UPS接入:二枢纽5楼IDC机房拥有三套1+1 冗余UPS,其中两套为400KVA爱克赛9315UPS,一套200KVA艾默生HIPULSE 7000 UPS。

二枢纽12楼IDC机房拥有三套1+1 爱默生400KVA冗余UPS。

二枢纽19楼IDC机房拥有四套1+1 爱默生400KVA冗余UPS(其中有三套放置于19楼男楼)。

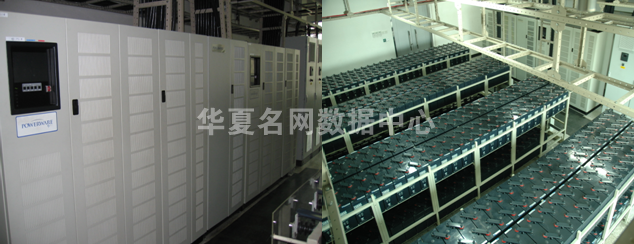

UPS机组及电池实拍图

当所有电力都中断时,UPS电池输出供电还可以支撑1个小时。当切换到油机发电系统时,可以保证7X24小时电源供应。VIP区电源头柜可直接冗余接入UPS,且保证每个机柜从自不同配电柜引电接入实现双路供电,为机房提供持续稳定的电力供应达99.99%以上。

『二枢纽IDC机房网络结构』


二枢纽IDC机房(5F、12F、19F)具有优越的网络条件,目前5楼通过4条链路总共40G带宽,12楼通过4条链路总共40G,19楼通过8条链路总共80G带宽,直接连接到中国电信骨干网络、CN2、城域网,机房内部网络全部为光纤到核心层和汇聚层,百兆到接入层,构成一个无瓶颈的交换式网络环境。关键网络设备都采用双机热备,分支设备提供冗余线路,确保整个网络的高可用性和可靠性,避免单点故障的发生。

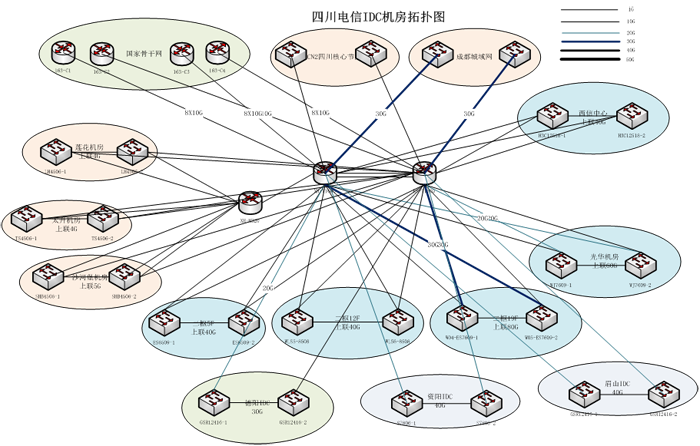

二枢纽IDC机房及四川电信IDC核心网络结构图

『二枢纽五楼IDC机房空调保障环境』


其中二枢5楼机房现有二套独立的空调系统,采用上送风,下回风方式制冷,部分VIP房间采用精密或柜式空调制冷,一套采用大楼中央空调冷凝水循环系统,共14台海洛斯85OC空调末端机组(每台制冷量55KW),水能主机位于附楼一层;另一套系统共有12台艾默生Liebert机房专用空调(每台制冷量68KW),依靠冷凝水/氟里昂双系统制冷,室外机位于车库房顶。

二枢12楼机房现有二套独立的空调系统,采用上送风,下回风方式制冷,部分VIP房间采用精密或柜式空调制冷,一套采用大楼中央空调冷凝水循环系统,共8台海洛斯85OC空调末端机组(每台制冷量55KW),水能主机位于附楼一层;另一套系统共有12台海洛斯机房专用空调型号:M66OW(制冷量功率:70KW),也是采用大楼中央空调冷凝水循环系统,室外机位于主楼后面草坪上。还有2台艾默生Liebert机房专用空调(每台制冷量68KW),依靠冷凝水/氟里昂双系统制冷。

二枢19楼机房现有一套独立的空调系统,采用下送风,上回风方式制冷,大楼中央空调冷凝水循环系统,共26台海洛斯Q22空调风冷系统组(每台制冷量70KW),室外机位于主楼21楼机房。

现各楼层IDC机房内空调机组制冷功率完全能够满足机房设备制冷功率要求并有较大冗余,使机房温、湿度完全满足以下要求:

温度:夏季23±2 º,冬季20±2 º;
相对湿度:45%~65%;
湿度变化率:<5ºC/h,不结露;
压力变化:保持正压;
防尘:静态条件下空气中0.5um的尘粒数少于18000粒/升。

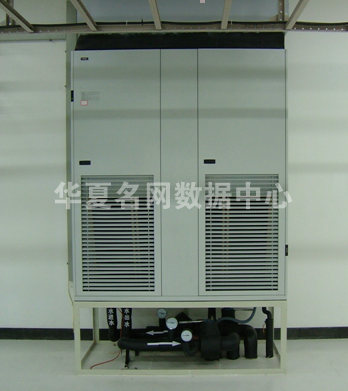

水冷式空调实拍图

『二枢纽IDC机房防雷、防静电措施』


通过国家电子计算机质量监督检验中心的专家对机房进行专业、严格的检验考察,二枢IDC机房得到专家的一致认可,通过GB/T2887-2000(电子计算机场地通用规范)认证,并达到电信机房AA级标准。

机房中的交流工作接地、安全保护接地、直流工作接地、防雷接地、防静电接地的处理符合规范,机房内所有设备的可导电金属外壳,各类金属管道,建筑物金属结构,都进行了等电位连接,能有效防类防止雷电的地电位反击电压通过接地体入侵,防止由交流供电电源线路入侵,防止由通信信号线路入侵,并在中心机房安装过电压保护系统,防止浪涌对设备造成损害。

机房采取上走线方式,强弱电三线分离,无活动地板,成功避免了电磁干扰的隐患。

『二枢纽大楼防洪措施』


二枢纽大楼设计依据《电信专用房屋设计规范》,场地内建筑周边散水标高设计定为511.70米,主体建筑标高512.15米,高于用地四周道路中心标线(511.50米),场地和道路设自然排水坡度。场地的雨水以暗管系统方式,排入基地四周道路的市政雨水管网。

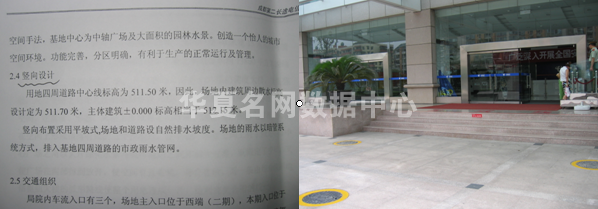

大楼防洪设计资料及大楼建筑场地标高实拍图

二枢纽IDC机房,不在用水区域垂直下方,机房没有铺设无关的水管进出机房,并安装有地湿报警器,24小时全天候监控,适时报警,可以防止水患产生,并定期实施进行消毒和防鼠措施,防鼠害、防虫害。

『二枢纽IDC机房消防措施』


机房门窗使用达到二级以上耐火等级材料,机房消防系统使用通过消防部门验收的大楼管网式气体自动灭火消防系统,采用高灵敏度的烟雾探测系统,能在第一时间及时发现并火灾隐患,灭火药剂为洁净气体:烟烙尽,系统共用钢瓶450个,存放于大楼10楼东辅房钢瓶间。IDC三个机房楼层(5F、12F、19F)分别设立北楼与南楼2个气体消防区,灭火药剂量分别为2790、1810.4立方,使用钢瓶分别为225、146瓶。(注:烟烙尽气体构成----52%氮气、40%氩气、8%二氧化碳)

二枢纽大楼设有一台专用消防电梯及2座防烟楼梯,并在楼道及机房内醒目位置设有安全指示牌,提示机房内人员在发生火情时能以最快速度远离危险区域。

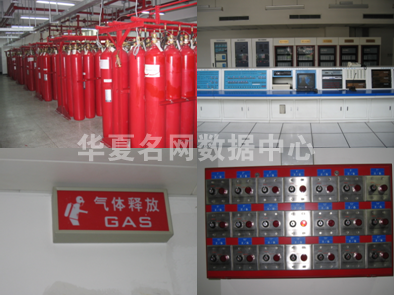

消防设施实拍图

『二枢纽IDC安保措施』


二枢纽大楼门口设有门卫室,由专业保安人员实行7*24小时不间断职守,禁止无关人员、车辆进入二枢纽,并在二枢纽主楼楼下设有警卫哨,武警战士进行7*24小时站岗执勤,要求出入人员必须凭有效证件并进行严格登记,否则不能进入大楼。

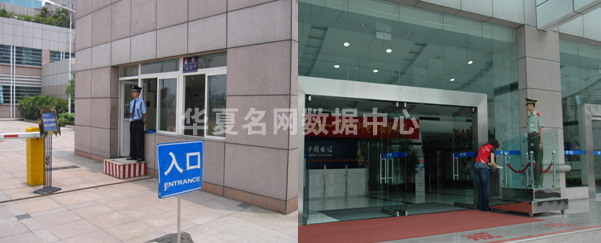

二枢纽门卫及大楼武警岗哨实拍图

二枢纽使用机房门禁系统对机房内各主要出口,人员进入机房采用刷卡方式,远端可监控到人员身份、进出机房的时间等信息并可适时存储。门禁系统能对不同的人员设置不同的进出权限。(例如接待人员只能拥有进出机房大门、会议室的权限,机房值班人员拥有进出所有门的权限)。门禁系统日志记录了一年以上7*24小时出入机房各门禁的人员情况。

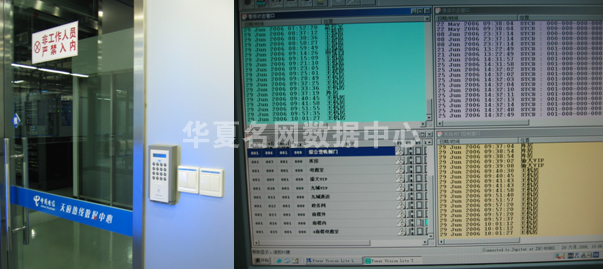

门禁点及门禁点状态图实拍图

二枢纽IDC机房三楼层共设有视频监控点100余处,并采用动态侦测录像,进行7*24小时的实时监控并保存三月以上的录像资料。

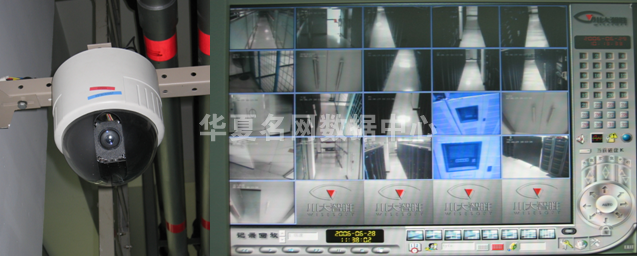

视频监控点及监控画面实拍图

在机房监控室中安排专人7×24小时全天候值班监控,对客户机房动力、环境的性能和故障提供监控管理服务,最大限度保障客户机房可靠性和稳定性。

『系统巡查和监控制度、故障申报制度、机房应急处理预案』


为保障二枢纽IDC机房各系统正常、安全运转,并对可能出现的各种紧急情况作出快速、及时、准确的判断和处理,机房制订了完备的系统巡查和监控制度、故障申报制度、紧急情况处理预案,预案内容包括:

(1)电源系统紧急情况处理预案;
(2)空调系统紧急情况处理预案;
(3)输入线路紧急情况处理方案;
(4)消防系统紧急情况处理方案;


『成功案例』

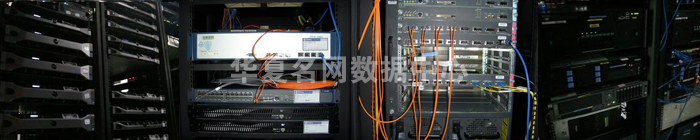

华夏名网客户托管机柜及服务器实拍图

中国电信四川公司IDC成都机房现有托管客户数量超过千家,覆盖了党政、金融、大企业、新闻媒体、房地产、IT互联网等行业。

党政:四川省政府、省委宣传部、四川省财政厅、四川省工商局、四川省交通厅、省法制办、省消防总队、省建设厅、省政府政务中心、省市招办等
IT行业:百度、新浪、腾讯、搜狐、盛大、网易、九城、乐视等
新闻媒体:央视国际、四川在线等
金融业:华西证券、国金证券、川财证券、和兴证券、倍特期货、国海证券、民生证券、中国人保四川分公司、四川省保险协会信息共享平台、锦泰财险、成都银行等
大企业:中石化四川分公司、置信等
